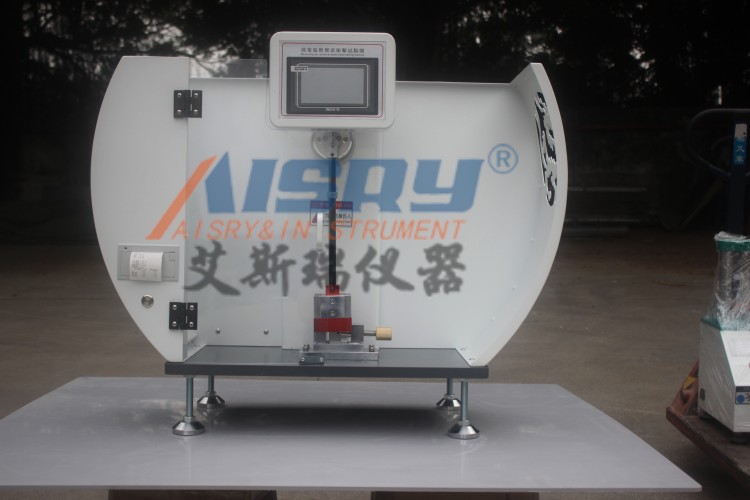

在懸臂梁沖擊試驗中，試樣缺口的正確對準擺錘是確保沖擊能量準確作用于預定位置、獲得可靠試驗結果的關鍵。若缺口方向與擺錘沖擊方向偏差過大，可能導致沖擊能量分布不均、試樣非預期斷裂或數據偏差。以下是試樣缺口方向?qū)?zhǔn)擺錘的詳細步驟及注意事項：

一、缺口方向與擺錘沖擊方向的關系

懸臂梁沖擊試驗中，擺錘從垂直方向釋放，沿水平方向沖擊試樣。缺口方向應與擺錘沖擊方向垂直，即缺口背向沖擊刀刃的中心位置。這樣可確保沖擊能量集中作用于缺口根部，引發脆性斷裂，從而準確測量材料的抗沖擊性能。

二、對準步驟與操作方法

1. 試樣放置前的準備

確認缺口位置：使用游標卡尺或投影儀測量缺口深度（如ISO 180標準中A型缺口深度為8mm）和根部半徑（如0.25mm），確保符合標準要求。

標記缺口方向：在試樣非缺口面（即沖擊面）用記號筆或激光標記缺口中心線，便于后續對齊。

2. 使用專用夾具或限位器

V型夾具：將試樣缺口面朝下放入V型槽中，缺口中心線與夾具中心線對齊。V型槽可自動限制試樣水平移動，確保缺口方向垂直于沖擊方向。

平口夾具：在夾具上安裝可調節限位塊，將試樣缺口側緊貼限位塊，通過微調限位塊位置使缺口中心與沖擊刀刃對齊。

缺口對中樣塊：將試樣放入對中樣塊中，樣塊缺口與試樣缺口全貼合，再將樣塊整體放入夾具，確保缺口方向準確。

3. 激光或視覺對中系統（高精度試驗）

激光對中：在試驗機上安裝激光發射器，將激光束投射到試樣缺口根部。調整試樣位置，使激光束與缺口中心重合。

視覺對中：通過高清攝像頭或顯微鏡觀察缺口與沖擊刀刃的相對位置，在計算機屏幕上實時調整試樣角度，直至缺口中心與刀刃對齊。

4. 手動微調與驗證

輕搖試樣：夾持后輕搖試樣，檢查是否有松動或偏移。若試樣可自由晃動，需重新調整夾持力或?qū)R方式。

測量偏移量：使用千分尺測量缺口中心與沖擊刀刃的橫向偏移量，確保誤差不超過±0.5mm（根據標準要求）。

三、關鍵注意事項

1. 避免缺口方向錯誤

錯誤示例：缺口方向與沖擊方向平行或傾斜，導致沖擊能量未集中作用于缺口根部，試樣可能從非缺口處斷裂或數據偏低。

正確做法：缺口背向沖擊刀刃，且缺口中心線與刀刃運動軌跡垂直。

2. 控制夾持力與試樣變形

夾持力過大：可能導致試樣被壓潰或產生內應力，影響斷裂行為。應根據試樣材料和厚度，參考標準（如GB/T 1843）建議夾持力范圍進行調整。

試樣彎曲：夾持時需確保試樣水平，避免傾斜導致沖擊偏心?？墒褂盟絻x或激光對中儀輔助檢查。

3. 環境因素影響

低溫試驗：夾具需預冷至試驗溫度，避免熱脹冷縮導致夾持力變化或試樣滑移。

高溫試驗：使用耐高溫夾具材料（如陶瓷或高溫合金），并定期檢查夾具熱變形情況。

4. 操作人員培訓與設備維護

培訓要求：操作人員需熟悉缺口對準流程，掌握激光對中、限位器使用等技能。

設備維護：定期校準夾具、激光對中系統，清潔夾具表面油污或碎屑，確保設備精度。

四、常見問題與解決方案

1問題現象 2可能原因 3解決方案

1缺口與沖擊刀刃偏移 2夾具限位塊磨損或松動 3更換限位塊或緊固螺絲；使用激光對中系統重新校準。

1試樣從非缺口處斷裂 2缺口方向錯誤或夾持力不足 3檢查缺口方向是否背向沖擊刀刃；增加夾持力或改用防滑夾具。

1數據重復性差 2缺口深度不一致或環境溫度波動 3使用投影儀檢查缺口深度；控制試驗室溫度在標準范圍內（如20±5℃）。
